01 · Cavidades

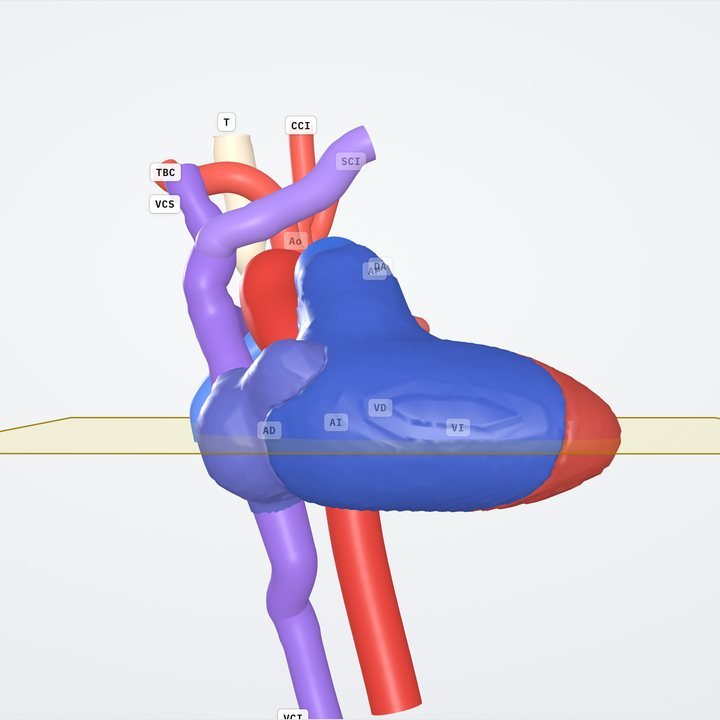

El ventrículo derecho es el más anterior, detrás del esternón; el izquierdo forma el ápex. Las aurículas quedan por detrás, separadas por el septo interauricular con el foramen oval.
El VD, detrás del esternón; el VI forma el ápex; las aurículas quedan detrás.
02 · Grandes arterias
La arteria pulmonar nace del ventrículo derecho y cruza por delante de la aorta, casi en ángulo recto. La aorta nace del ventrículo izquierdo y asciende hacia la derecha.
La pulmonar nace del VD y cruza por delante de la aorta, que nace del VI.
03 · Arco aórtico
De su convexidad salen el tronco braquiocefálico, la carótida común izquierda y la subclavia izquierda.
Con el tronco braquiocefálico, la carótida y la subclavia izquierdas.
04 · Arco ductal
Sin ramas hacia el cuello, une el tronco pulmonar con la aorta descendente. Los dos arcos se leen en cortes sagitales distintos.
Une el tronco pulmonar con la aorta descendente, sin ramas hacia el cuello.
05 · Planos
De caudal a craneal, cinco cortes axiales resumen el examen del corazón fetal.
Yagel et al. Ultrasound Obstet Gynecol 2001
Cinco cortes axiales, de caudal a craneal (Yagel 2001).
06 · Corte
Pasa por el ápex y por las dos válvulas auriculoventriculares. Es el primer plano que se busca en el volumen.
Pasa por el ápex y por las dos válvulas auriculoventriculares.
06 · Corte

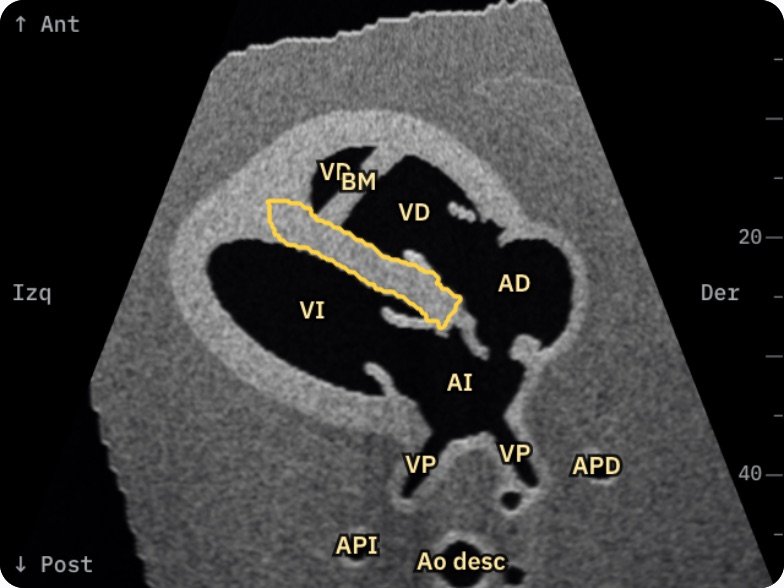

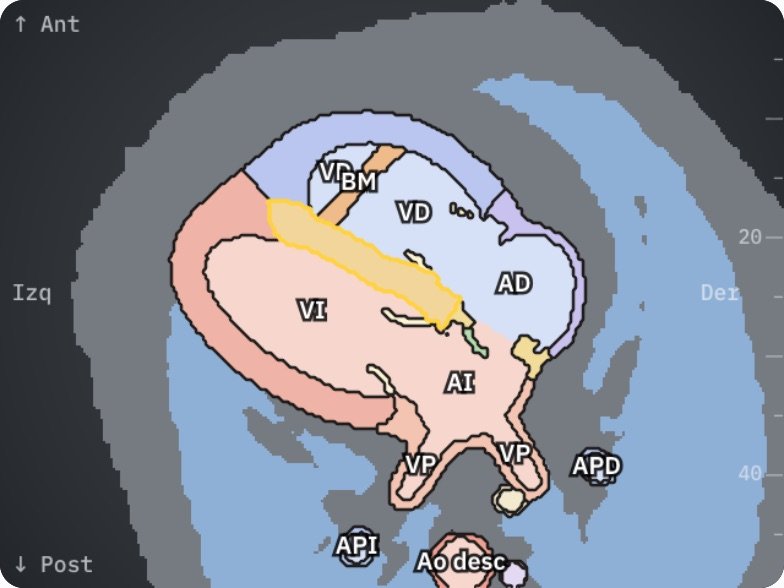

Abierto por ese plano, el corazón muestra dos aurículas, dos ventrículos, el septo y las válvulas auriculoventriculares.
Dos aurículas, dos ventrículos, el septo y las válvulas AV.
Fetal Heart 3D
Transición entre cortes
El plano recorre el corazón y la eco barre los cortes intermedios.
Tres modos
Planos A, B y C sobre un mismo axis, como en un STIC.
Tres imágenes por corte
Los arcos aórtico y ductal convergen en V, a la izquierda de la tráquea.
Eco real: ISUOG 2023, figuras 5, 6, 8b y 8e, CC BY 4.0.
Corte por corte
Normal
FallotCIV y aorta dilatada que cabalga, paralela al septo.
Biblioteca de patologías

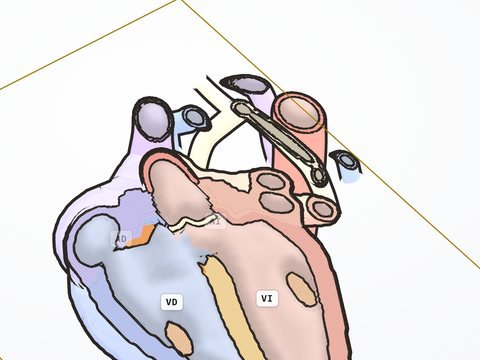

CIV subaórtica y aorta dilatada que cabalga el septo, en el TSVI.
Latido y Doppler
Color sobre la eco en los ocho cortes, también en Multiplanar.
Medidas

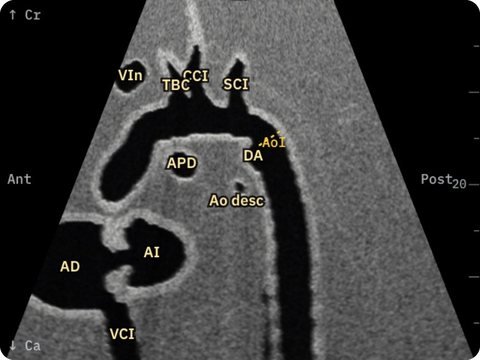

Nueve puntos del arco (Vazirani 2026); el elegido se marca en la eco y en el 3D.
Modelo y eco real

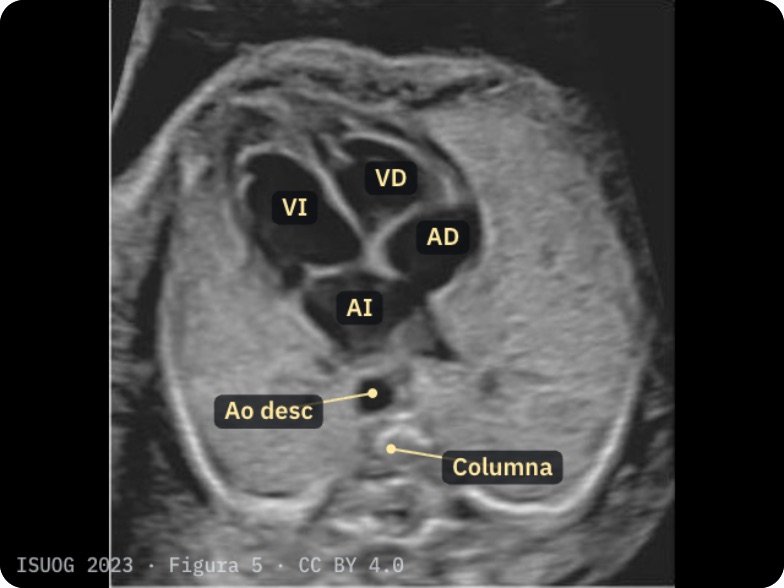

La eco real ISUOG en el corte del modelo: 4C, TSVI, 3V y 3VT.
Biblioteca de patologías
Autor
Ginecólogo obstetra, especialista en Medicina Fetal y director de Fetalia.
Fuentes: ISUOG 2023 · Uus et al. 2022 · Vazirani et al. 2026 · Chen et al. 2024 · Lussier et al. 2020 · Abuhamad y Chaoui, 2022.
Transición entre cortes
Al cambiar de corte, el plano recorre el corazón hasta el siguiente: el modelo se corta en cada cuadro y la imagen barre los planos intermedios.
Qué permite hacer
Ocho cortes: cuatro axiales, de cuatro cámaras a tres vasos y tráquea, y cuatro sagitales. Al cambiar de corte, el plano recorre el corazón hasta el siguiente.
Eco simulada, esquema anatómico y, en los cuatro cortes axiales, la imagen real de la guía ISUOG.
El latido con sus fases, el Doppler color sobre el corte y el Doppler espectral con sus mediciones y su sonido.
Planos A, B y C sobre un mismo axis, como en la revisión de un volumen STIC, y reconstrucción a lo largo de un trazo.
Corazón normal y tetralogía de Fallot, con sus cortes descritos uno por uno. La biblioteca se actualiza cada 15 días.
Tres modos

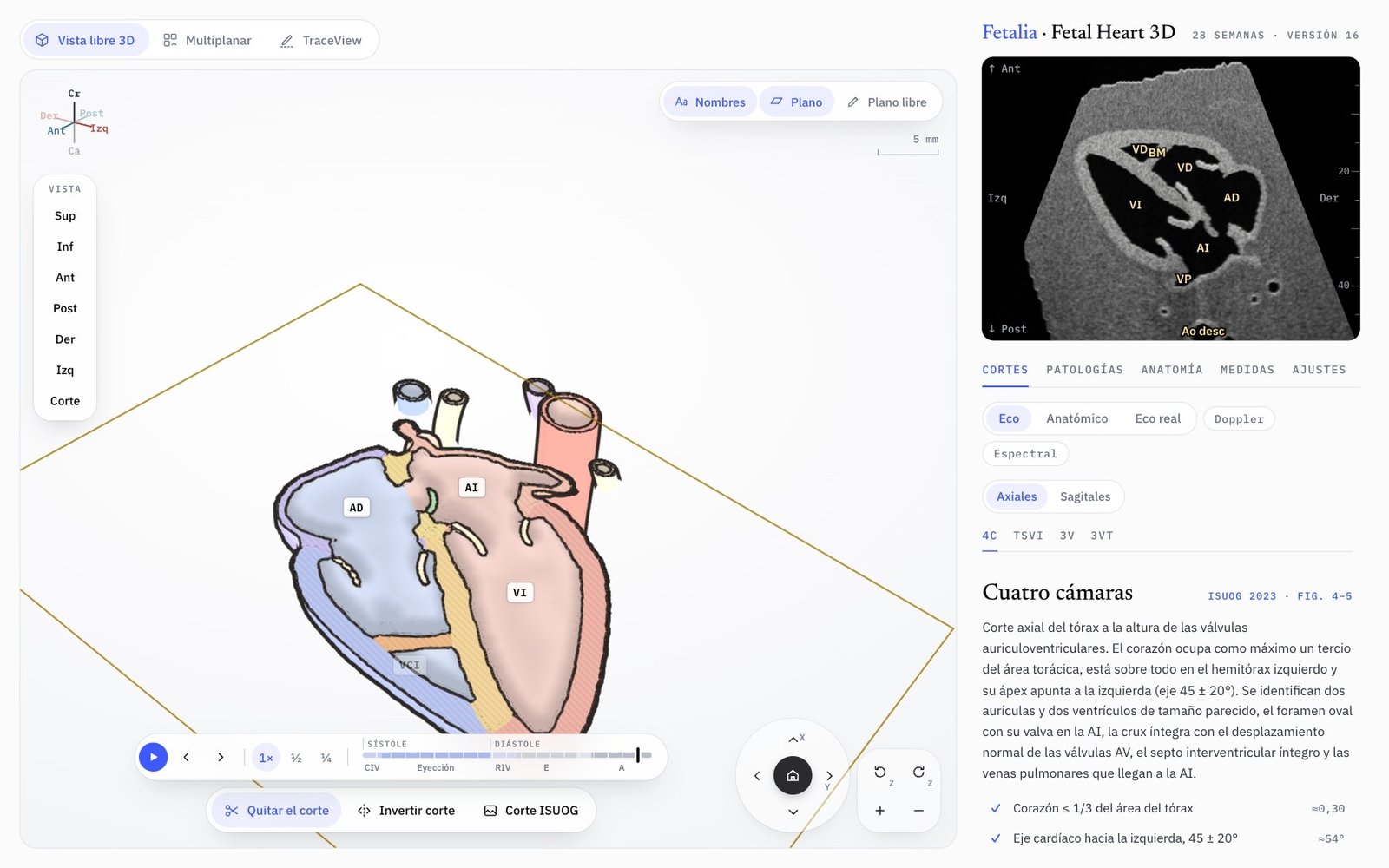

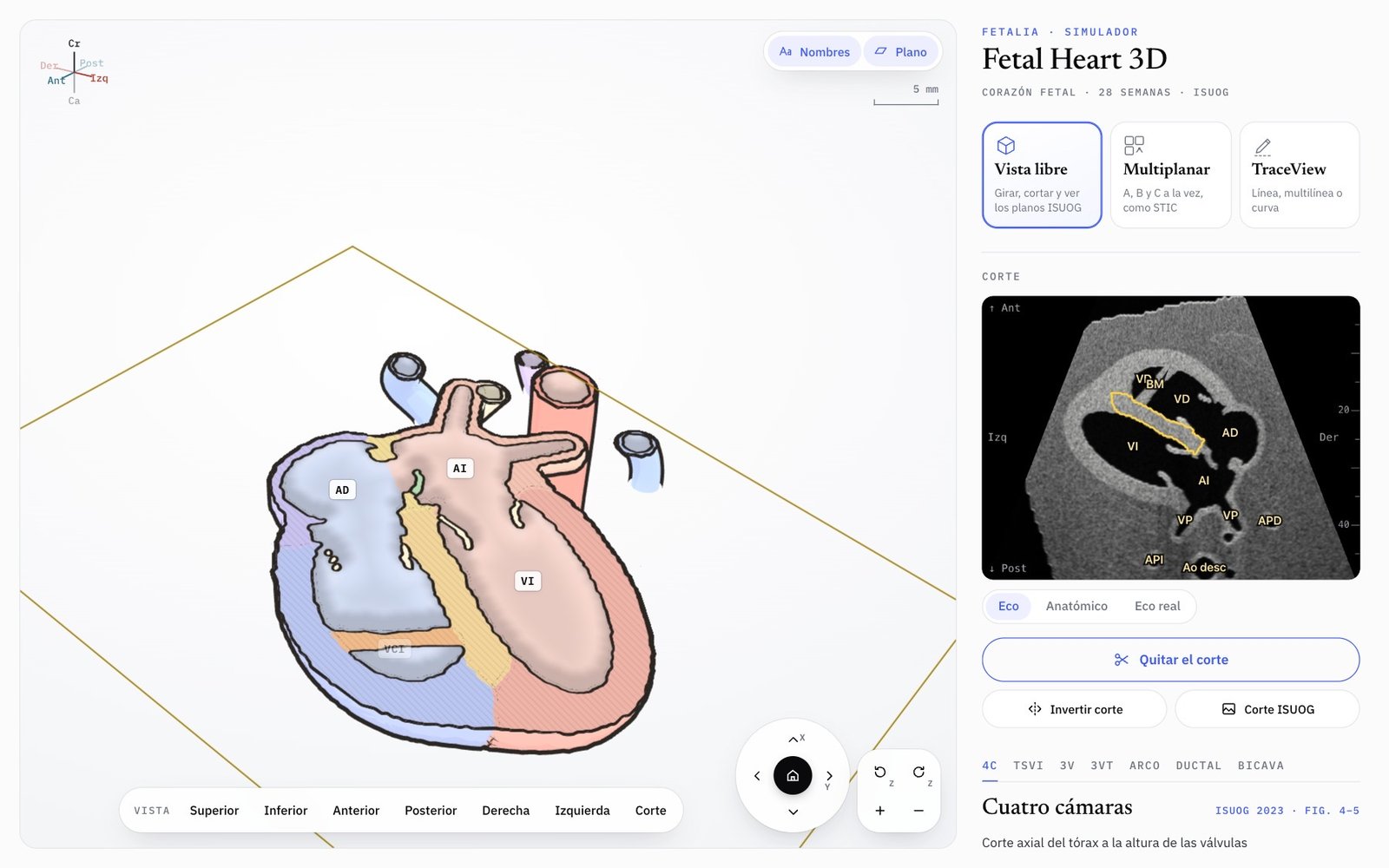

01 · Vista libre
Corta el modelo por cualquiera de los ocho planos y compara el corte con la imagen ecográfica, el esquema anatómico o la figura real de ISUOG.

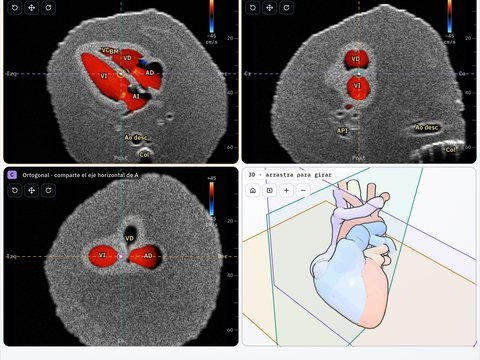

02 · Multiplanar

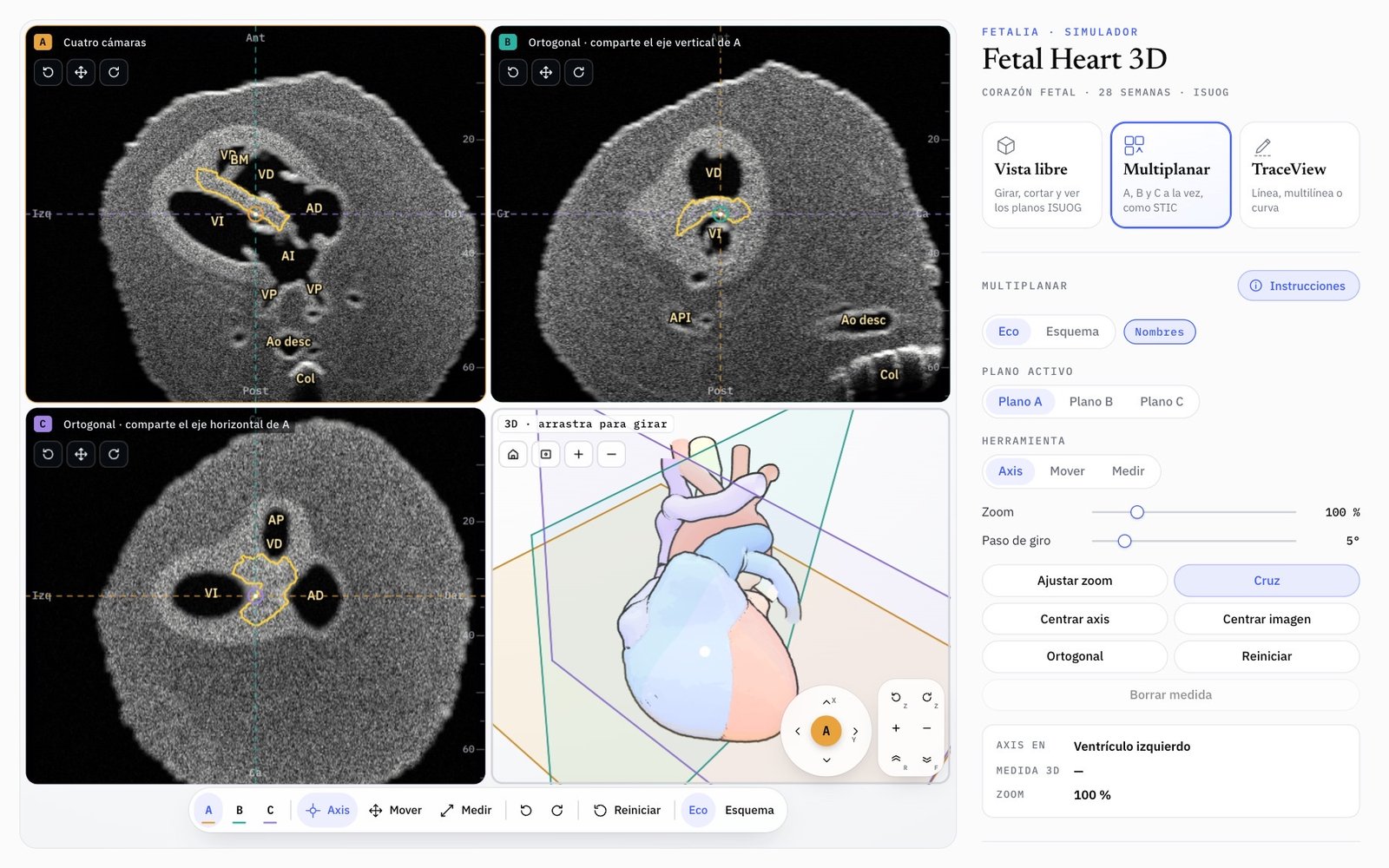

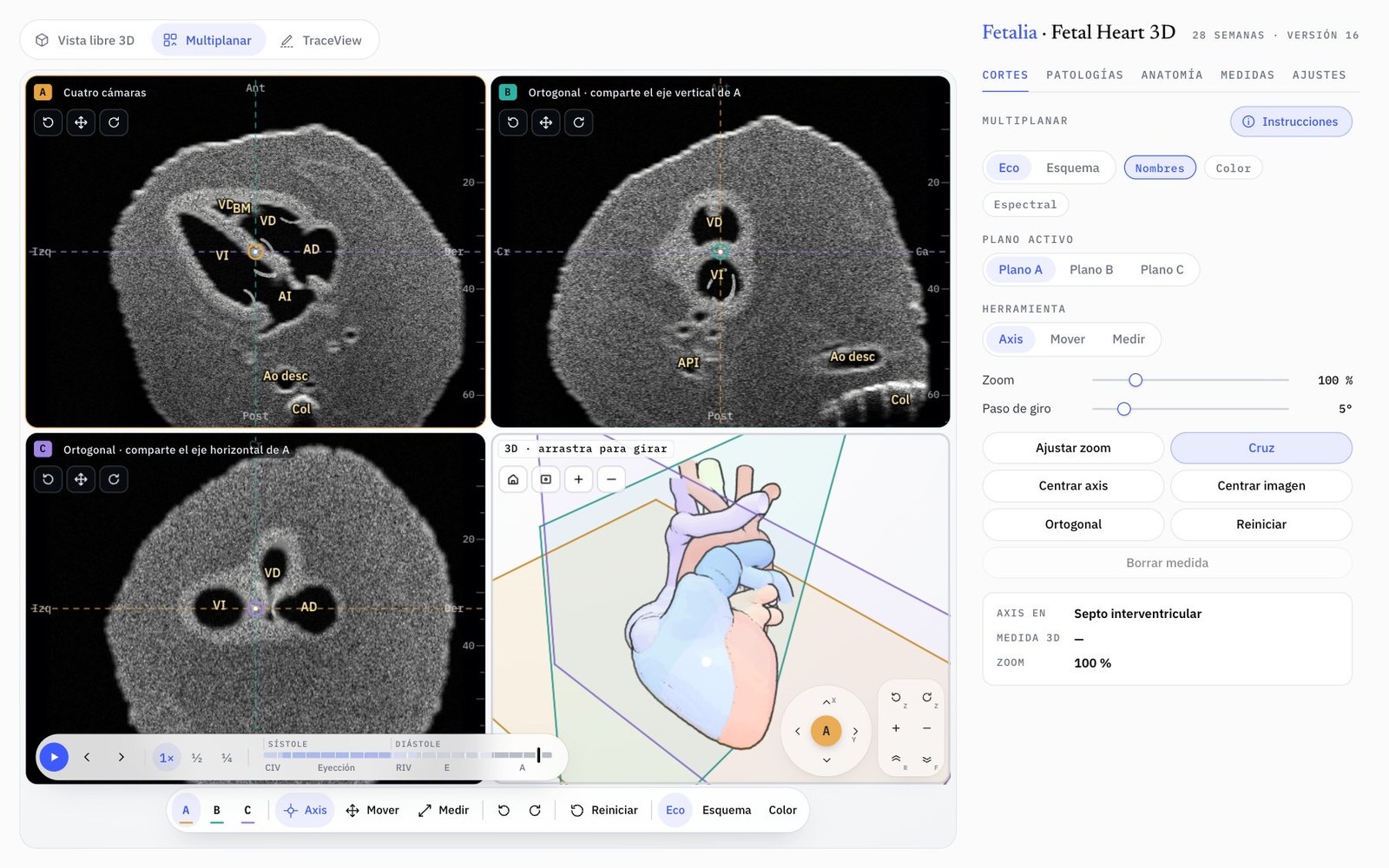

Tres planos perpendiculares entre sí, A, B y C, y una vista 3D, como en la revisión de un volumen STIC. Los tres se cruzan en un punto común, el axis, y comparten la misma escala.

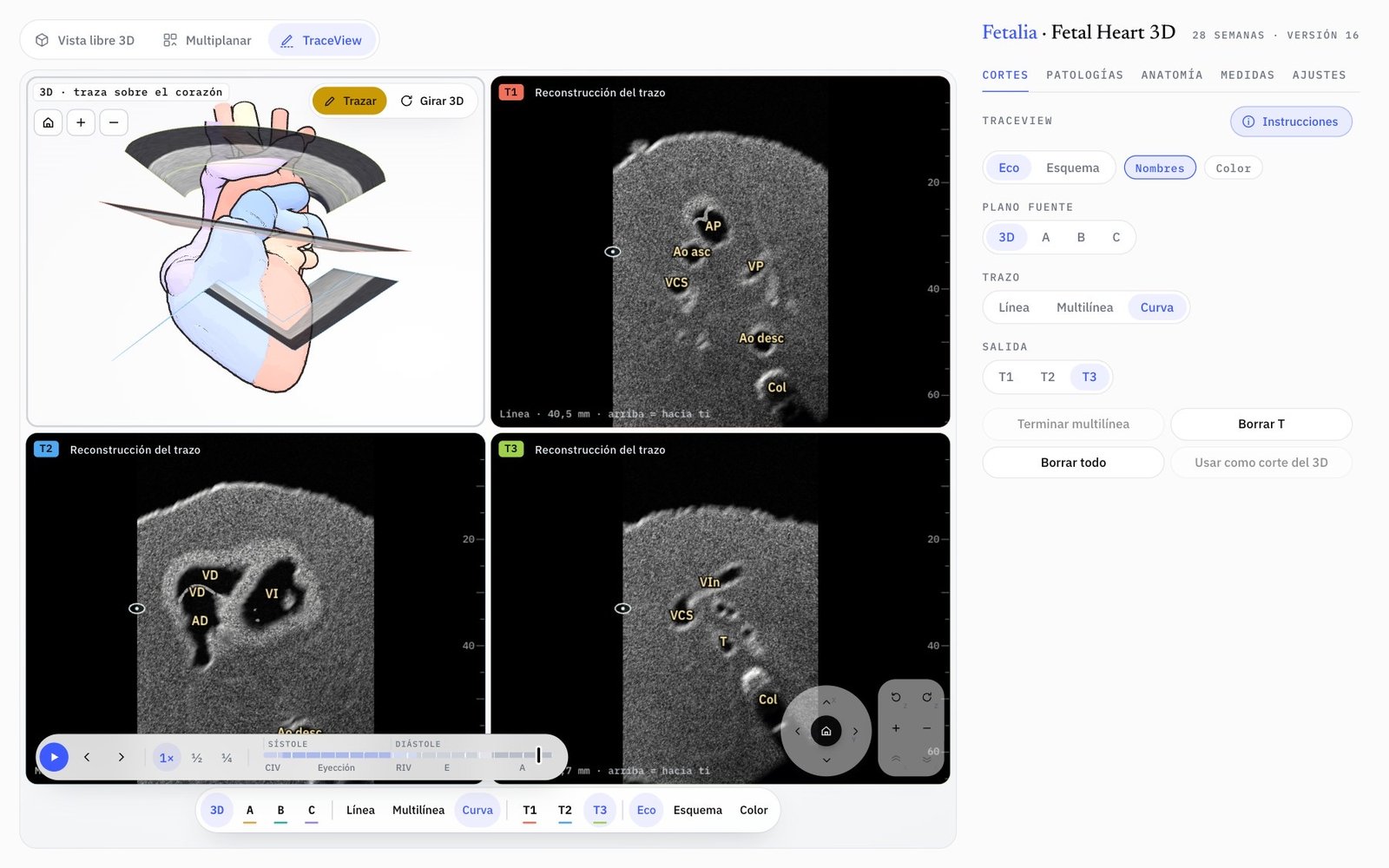

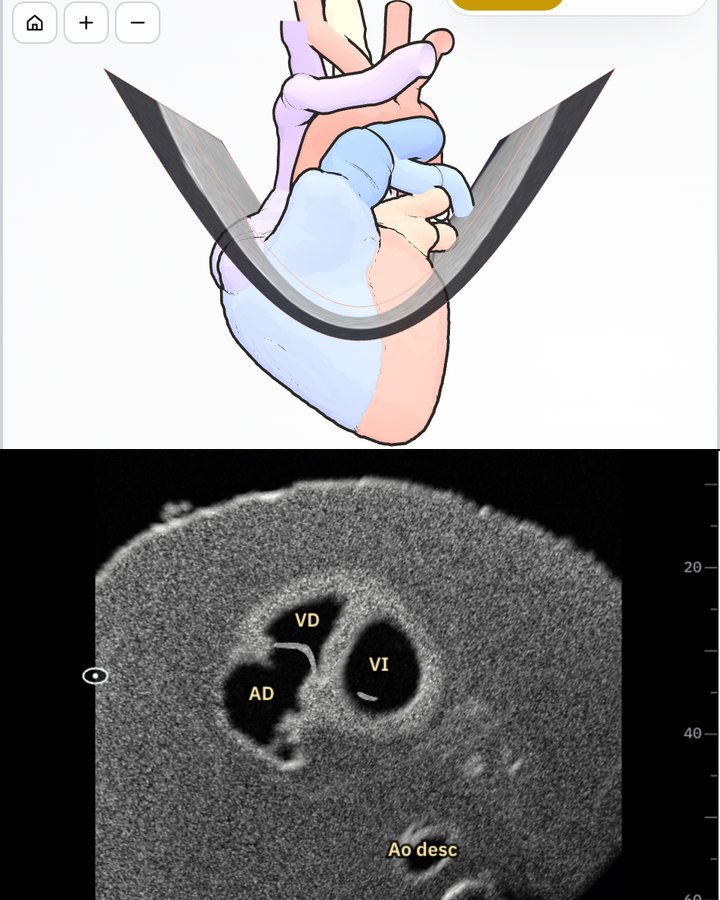

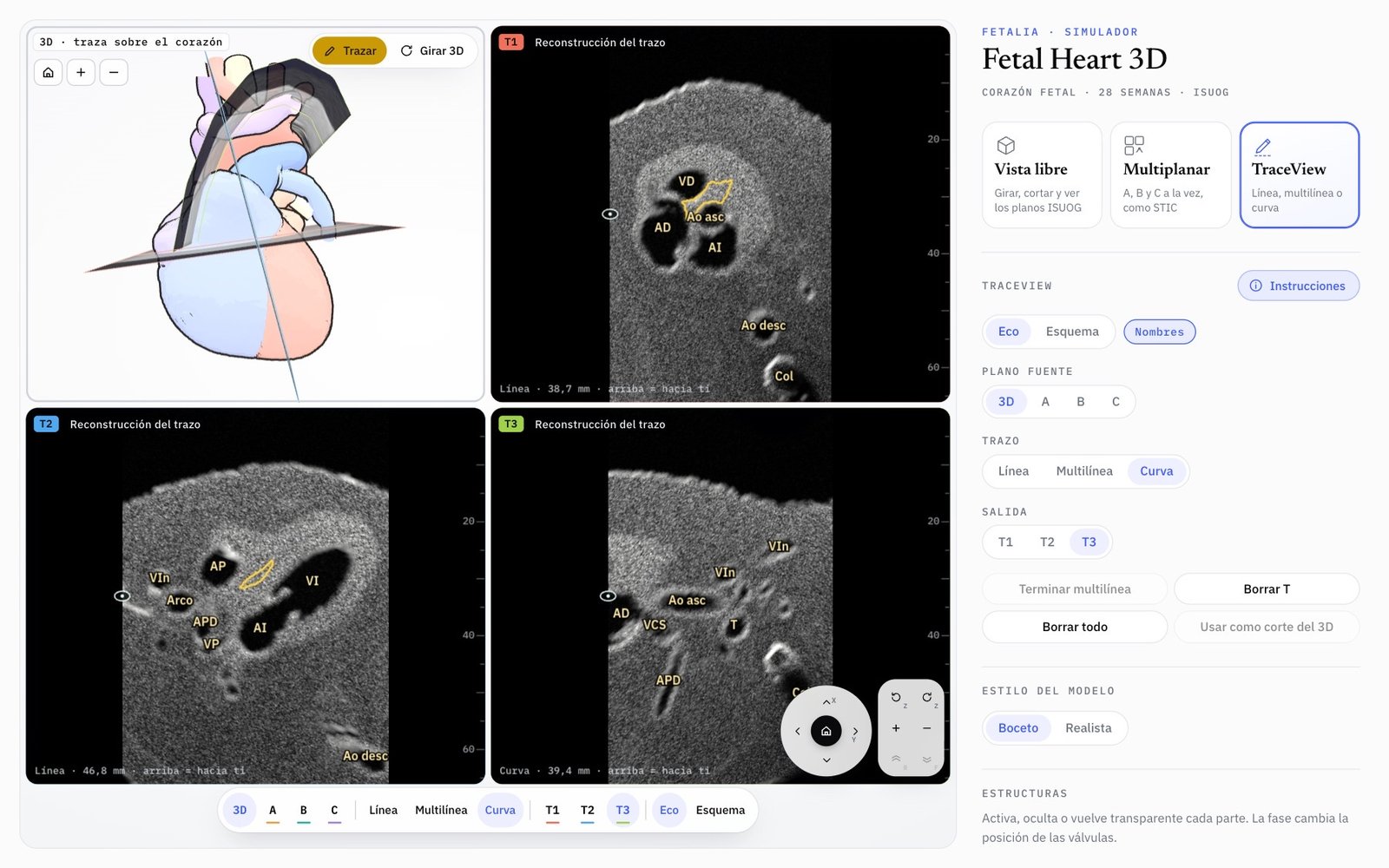

03 · TraceView
Reconstruye la imagen a lo largo de un trazo dibujado sobre el corazón 3D o sobre el plano A, B o C. La superficie que recorre se muestra desplegada, plana, a la misma escala que los planos.
Patologías

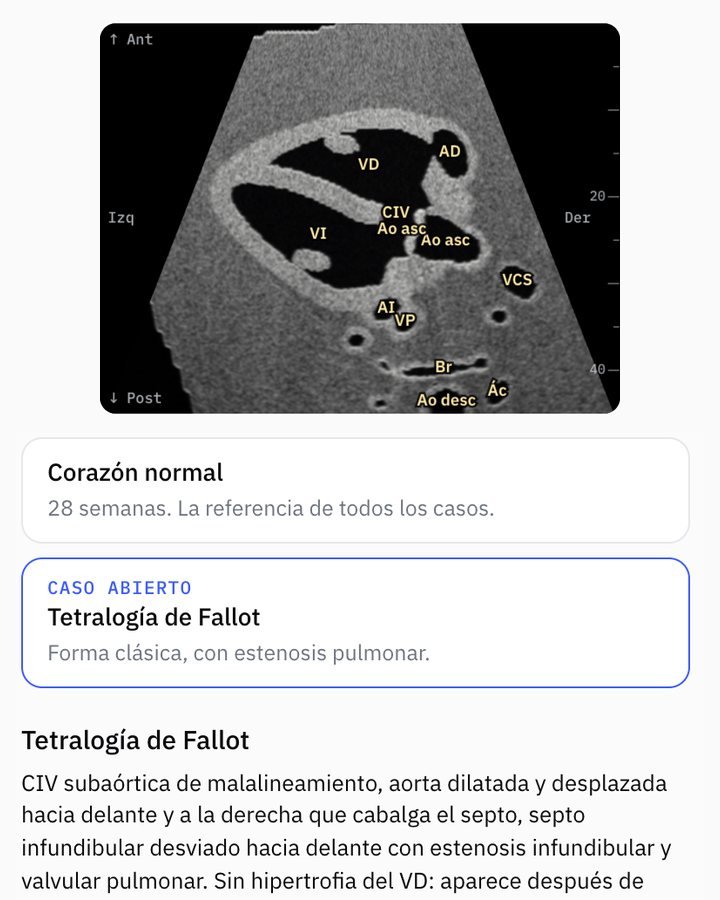

Cada caso es un corazón completo de 28 semanas, con sus cortes, latido y Doppler. El primero es la tetralogía de Fallot, en su forma clásica con estenosis pulmonar. La biblioteca se actualiza cada 15 días.
Caso · Tetralogía de Fallot

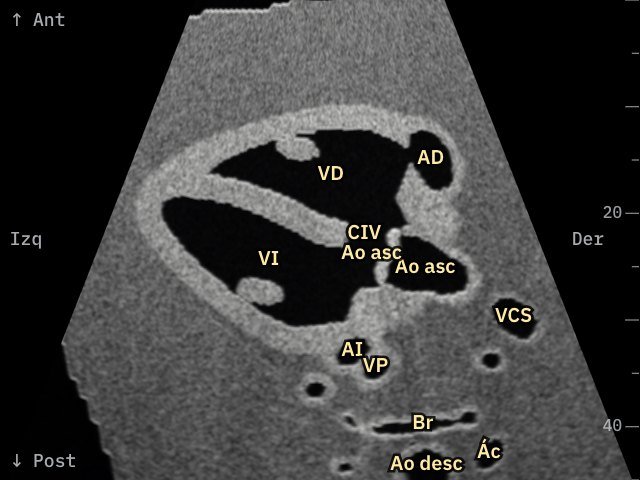

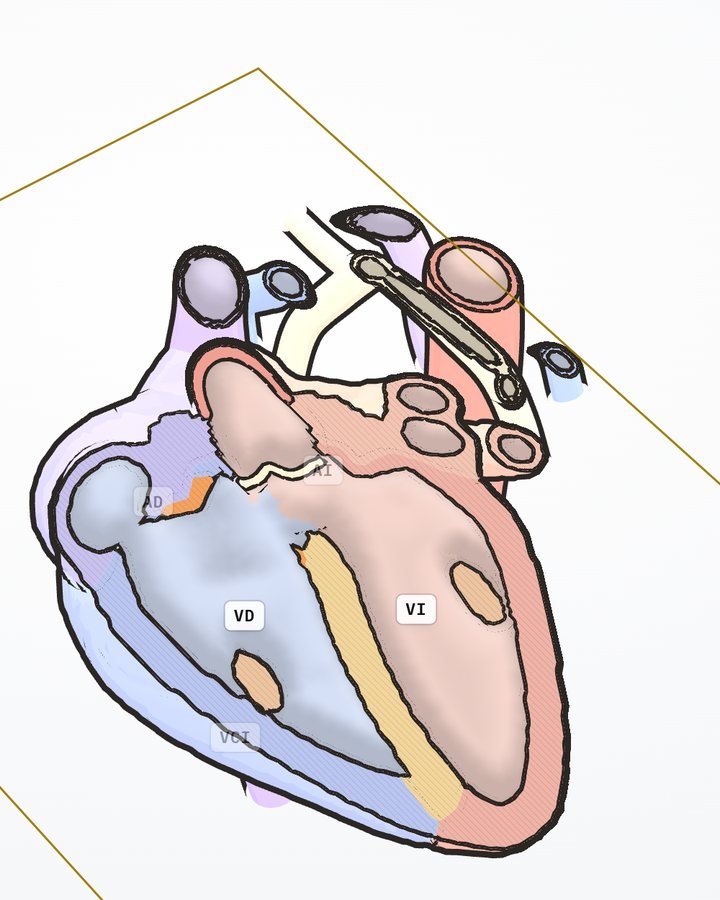

En el tracto de salida izquierdo aparecen la CIV y la aorta que cabalga el septo; en tres vasos, la pulmonar más pequeña que la aorta.
Abuhamad y Chaoui, 4.ª ed., cap. 28.
Normal salvo el eje, desviado a la izquierda; la CIV queda por encima.
CIV y aorta dilatada que cabalga, paralela al septo.

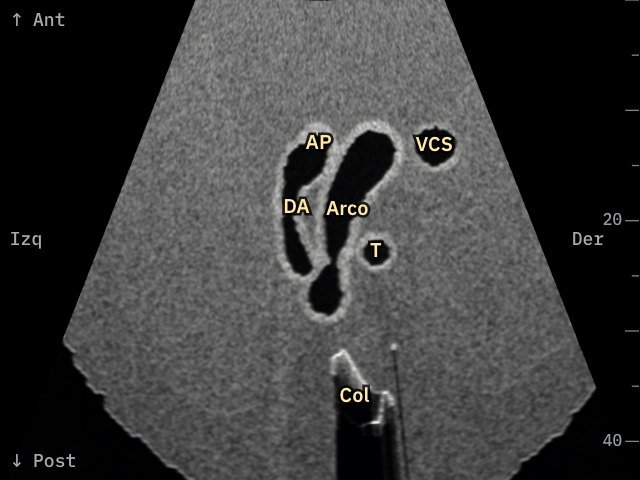

Arteria pulmonar más pequeña que la aorta.
Pulmonar pequeña, ductus pequeño.

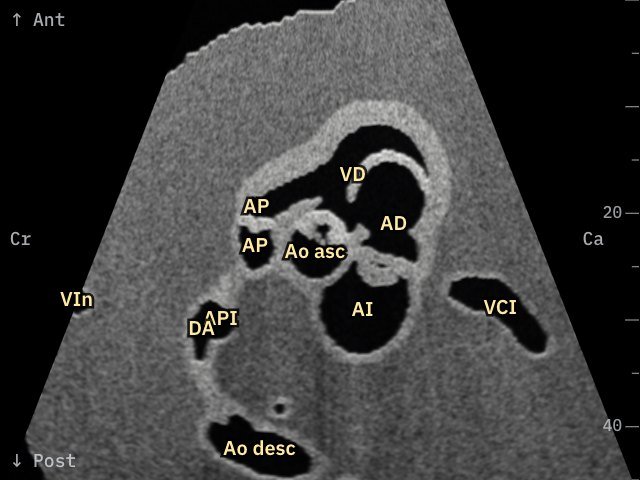

La aorta estrecha el infundíbulo; válvula pulmonar pequeña pegada a ella.
Normal: las cavas llegan a la AD como en el corazón normal.
Latido y Doppler
El corazón late con sus fases: contracción isovolumétrica, eyección, relajación isovolumétrica, ondas E y A. El Doppler color se pinta en la cara del corte; el espectral toma la onda en el volumen de muestra, como en el ecógrafo.

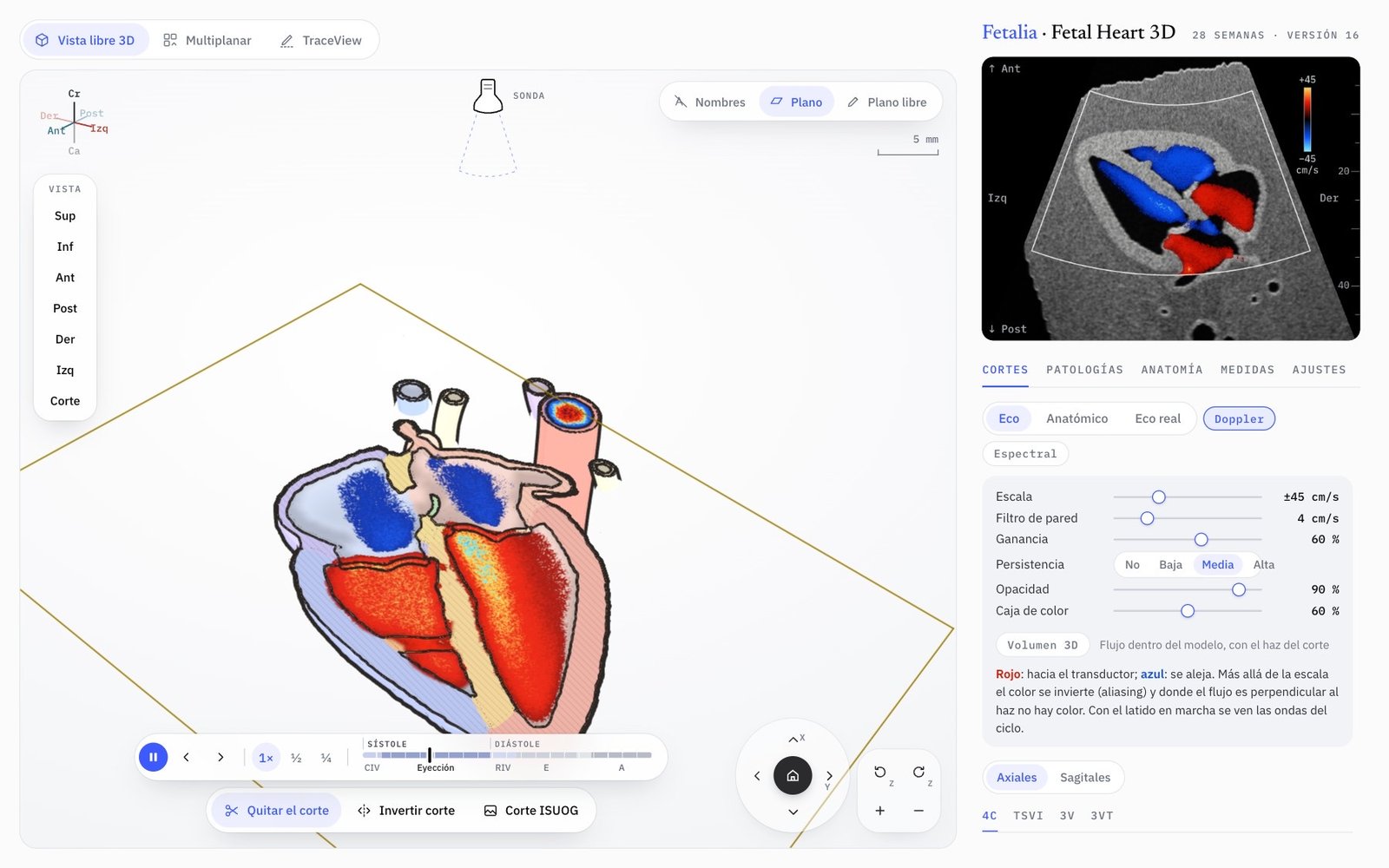

Doppler color

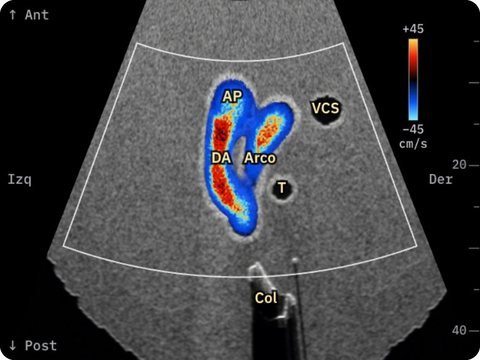

Rojo: hacia el transductor; azul: se aleja. Más allá de la escala el color se invierte (aliasing) y donde el flujo es perpendicular al haz no hay color.

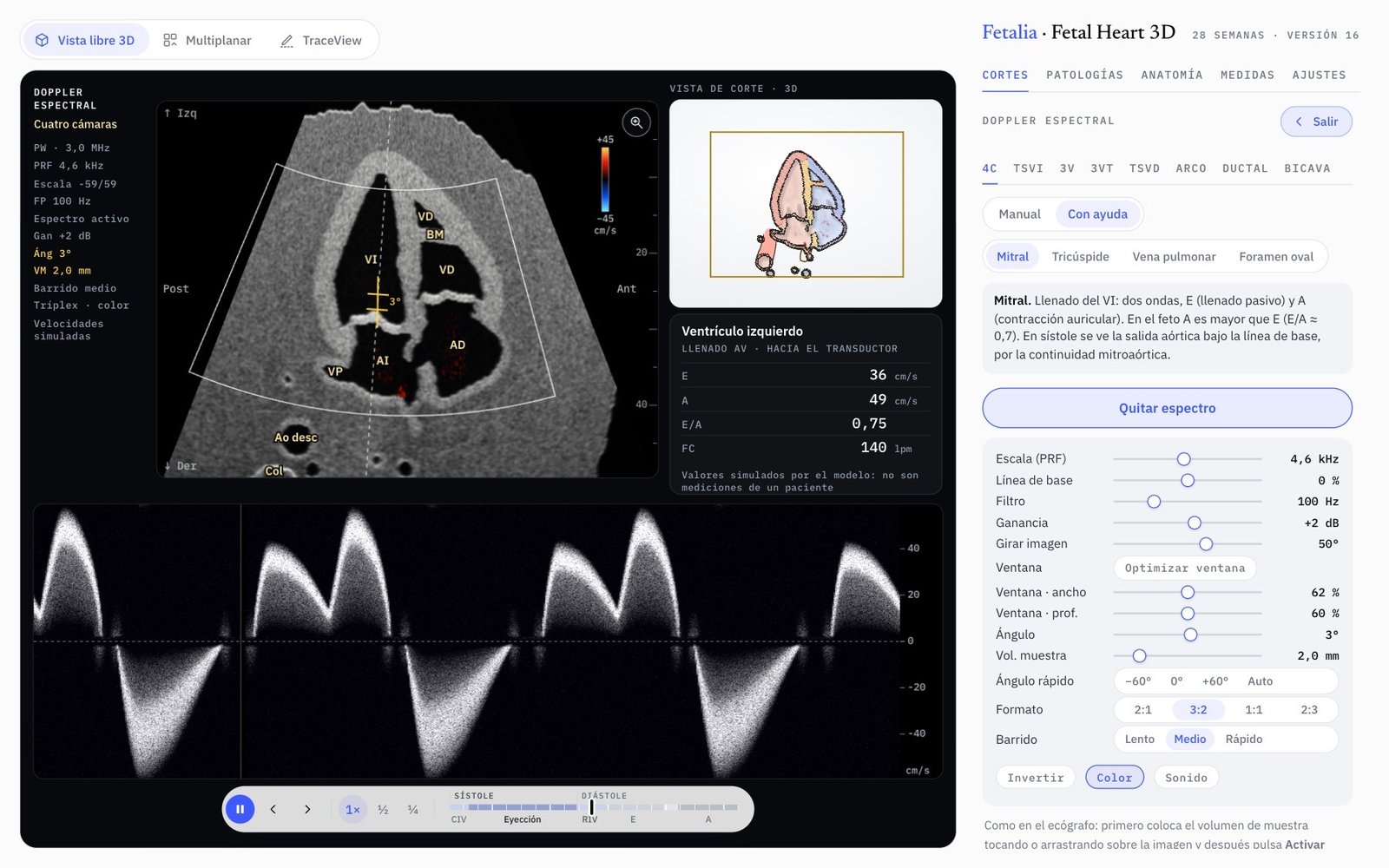

Doppler espectral
En el modo «Con ayuda», cada corte ofrece sus sitios: mitral, tricúspide, vena pulmonar y foramen oval en cuatro cámaras; válvula aórtica en el tracto de salida izquierdo; ductus, istmo y VCS en tres vasos y tráquea. El espectro da sus mediciones: E, A y E/A en el llenado; VSM, VFD, IP e IR en las arterias.
Velocidades simuladas por el modelo; no son mediciones de un paciente.
Corte

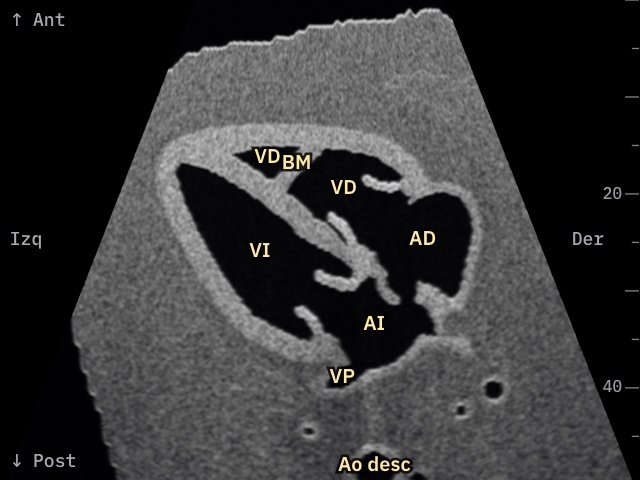

Corte axial del tórax a la altura de las válvulas auriculoventriculares.
La imagen ecográfica simulada calcula ecos por línea de haz: reflexión en las interfaces según su ángulo, moteado, atenuación y sombra acústica. Es una aproximación docente, no una simulación física completa.
Planos
Cortes de referencia, elementos que deben identificarse y proporciones.
Corte axial del tórax a la altura de las válvulas auriculoventriculares.
13 elementos

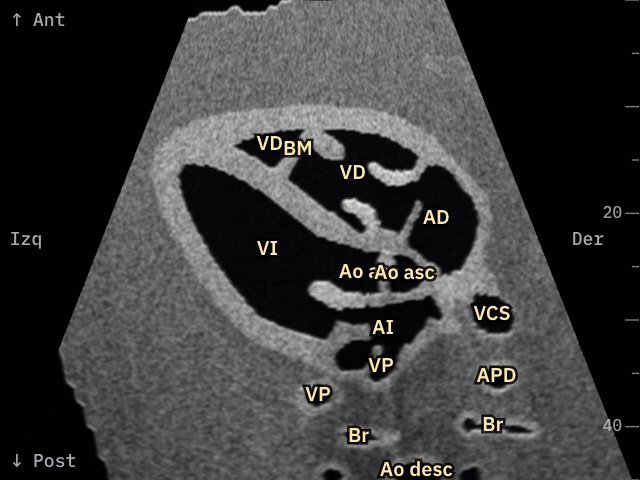

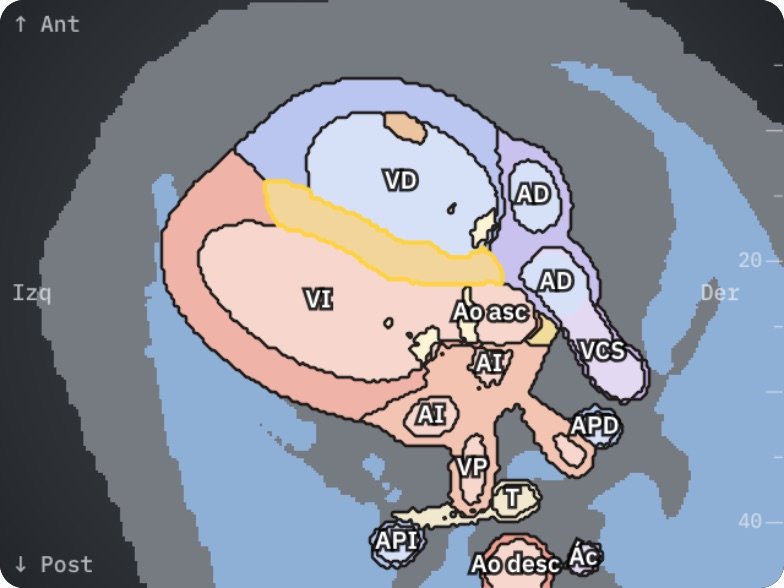

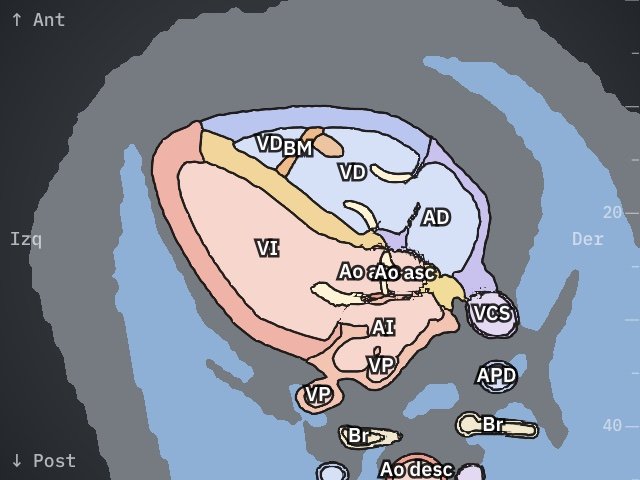

Muestra una gran arteria que nace del ventrículo izquierdo, desde el centro del corazón, con continuidad entre el septo interventricular y la pared anterior del vaso.
6 elementos

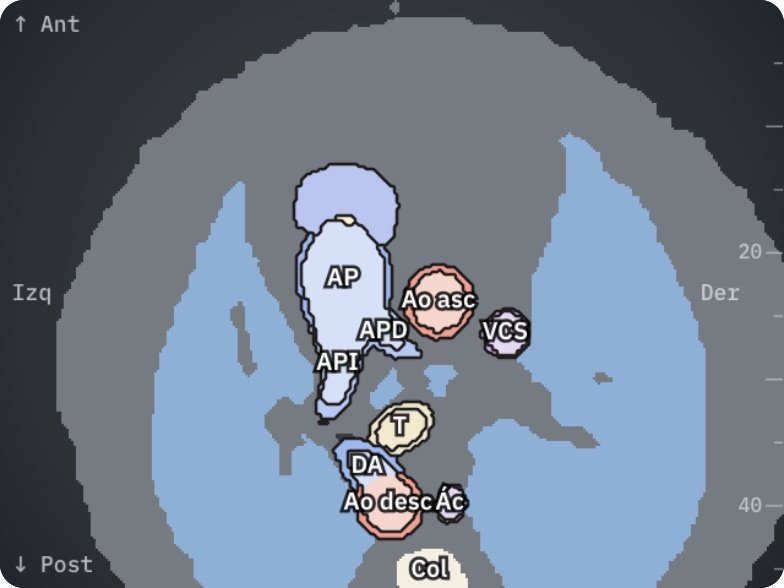

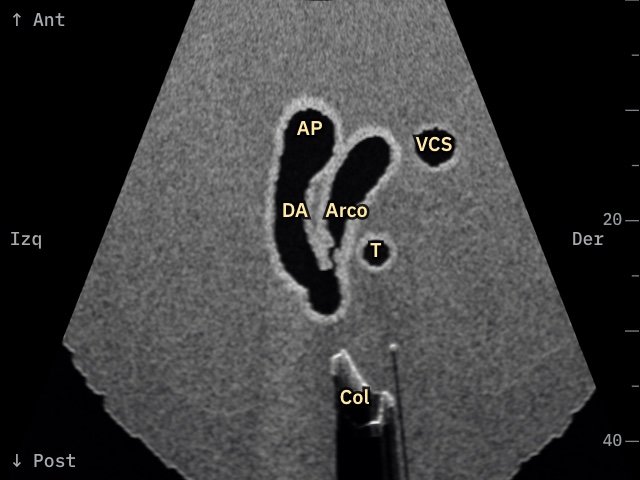

En el corte de tres vasos se ven, de izquierda a derecha, la arteria pulmonar, la aorta y la vena cava superior.
7 elementos

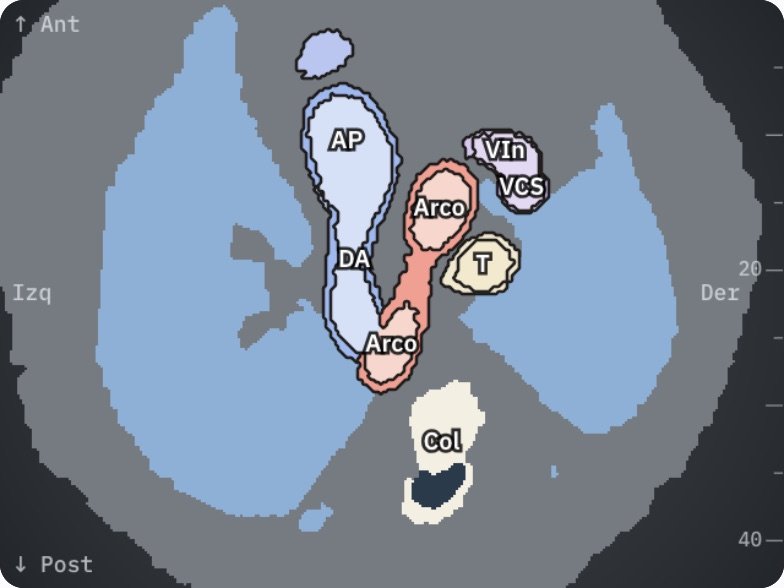

Más craneal, los arcos aórtico y ductal convergen en forma de V hacia la aorta descendente, ambos a la izquierda de la tráquea.
5 elementos

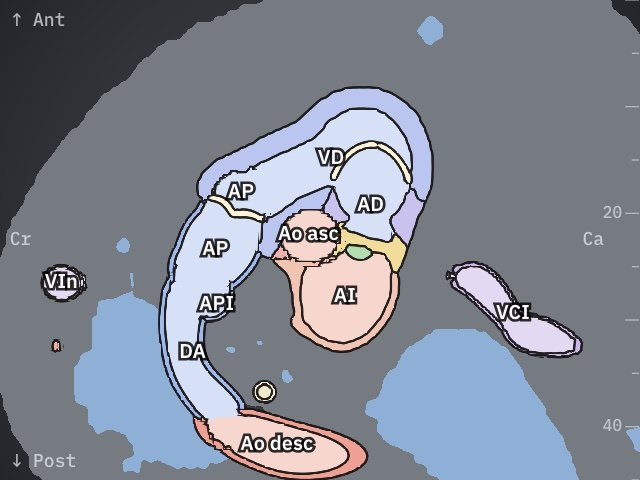

Corte oblicuo del ventrículo derecho: la entrada (tricúspide) y la salida (infundíbulo y válvula pulmonar) en el mismo plano, casi en ángulo recto.
8 elementos

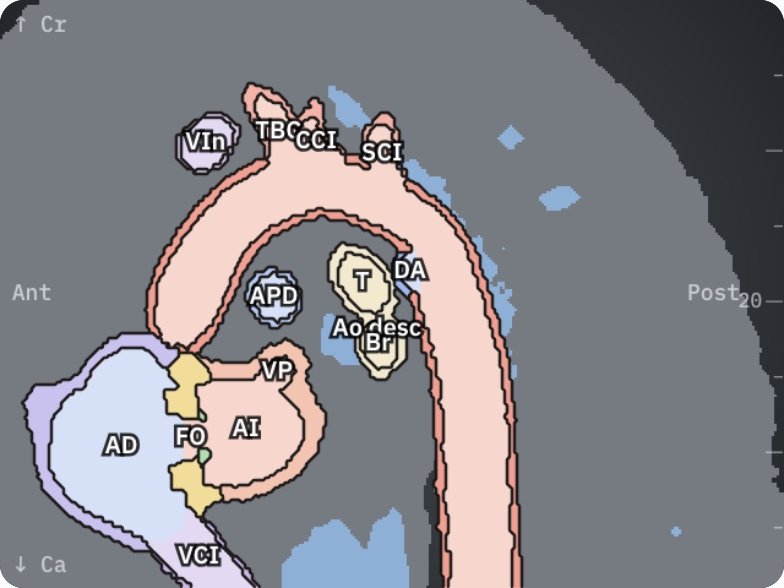

Corte sagital del arco aórtico con sus tres troncos, en forma de bastón.
3 elementos

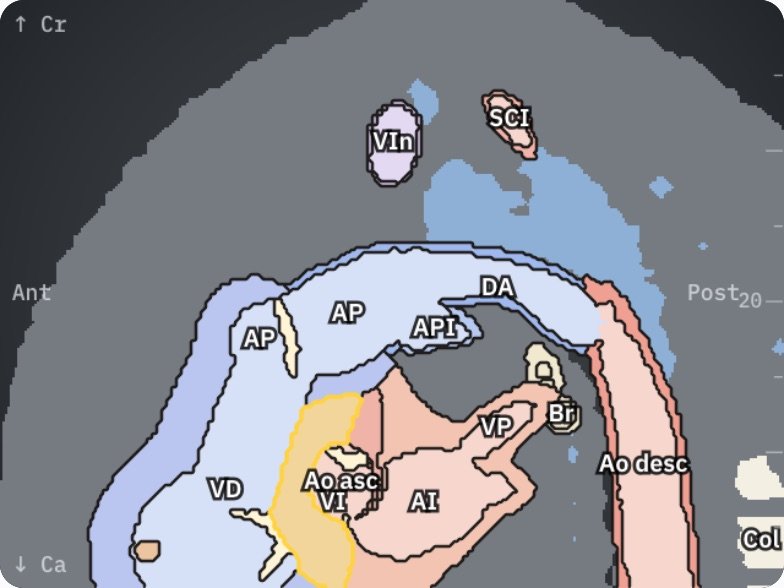

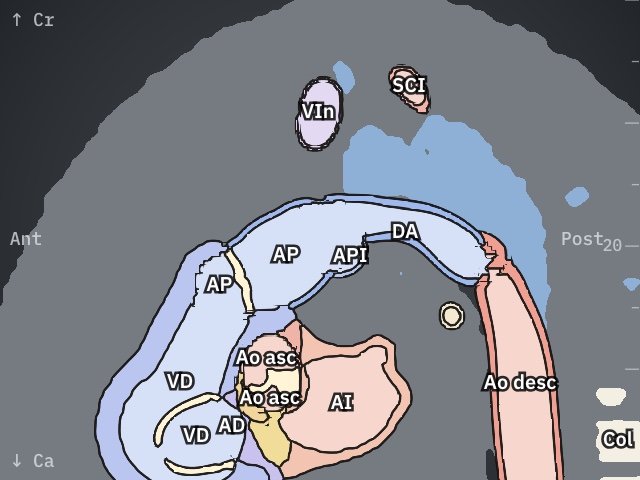

Corte sagital del arco ductal: tronco pulmonar, ductus arterioso y aorta descendente, en forma de palo de hockey.
2 elementos

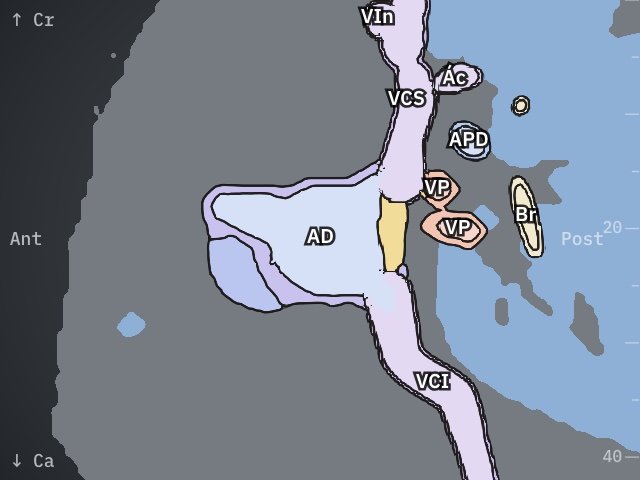

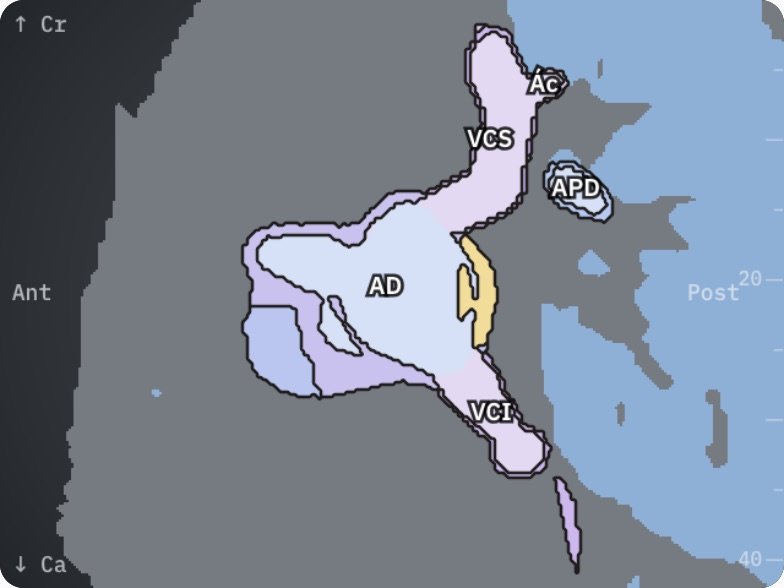

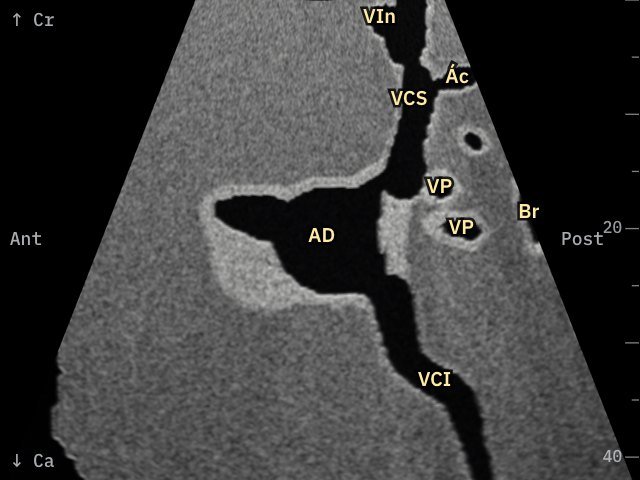

Corte sagital con la vena cava superior y la inferior llegando a la aurícula derecha.
2 elementosImágenes de Fetal Heart 3D. Eco real: ISUOG 2023, figuras 5, 6, 8b y 8e, CC BY 4.0.
En la formación ecográfica
Alumno
Corta el modelo, gira el corazón y compara cada plano con su eco simulada y con la imagen real de ISUOG. Repite el mismo corte en el corazón normal y en la tetralogía de Fallot.
Docente
Utilizo el modelo para mostrar la relación entre las cavidades, los grandes vasos y cada plano del examen, y la misma anatomía en movimiento con el Doppler.
Actualizaciones
La biblioteca de patologías se actualiza cada 15 días. Los casos nuevos quedan disponibles para las licencias vigentes.
Licencia
Precio introductorio vigente hasta el 31 de octubre de 2026. A partir de noviembre, la tarifa puede cambiar.
Fetal Heart 3D · Fetal Visor 3D/4D
NeuroAtlas · Fetal Brain 3D · Fetal Heart 3D · Fetal Visor 3D/4D
Precios en soles. Pago por transferencia bancaria. La licencia empieza el día en que la activamos, después de verificar el pago.
Fuentes
Cortes de referencia, elementos que deben identificarse y proporciones. Las imágenes ecográficas reales se usan bajo licencia CC BY 4.0.
Atlas de RM fetal normal (CC0): posición de grandes vasos, venas, tráquea, pulmones y tórax.
Nomenclatura del arco.
Calibres arteriales y tamaño cardíaco a 28 semanas.
Doppler (cap. 14) y tetralogía de Fallot (cap. 28).
Modelo de un feto promedio de 28 semanas. Material docente. No sirve para diagnóstico.
Autor
Ginecólogo obstetra · Especialista en Medicina Fetal · Director de Fetalia
Trabajo en ecocardiografía fetal, anatomía tridimensional y orientación espacial. Desarrollo las herramientas digitales de Fetalia para el entrenamiento ecográfico.
