Descomposición y entrenamiento del pensamiento ecográfico

Por Dr. Jorge Ávalos Gómez Médico gineco-obstetra Director y fundador de Fetalia — Escuela de Ecografía
Tipo
Propuesta metodológica
Secciones
06
Figuras
08
Referencias
07

Resumen

En un estudio ecográfico, el operador se orienta en una anatomía tridimensional, controla el plano de insonación, modifica la adquisición e interpreta lo que obtiene; en el experto, todo ocurre casi a la vez. Para enseñarlo, en Fetalia separo temporalmente tres dominios: orientación espacial, tecnología ecográfica y conocimiento e interpretación. La separación es pedagógica; el objetivo es volver a integrarlos durante la exploración.

01 / Descomponer

Tres dominios en una exploración

Un alumno puede

  1. conocer la anatomía pero no encontrar el plano. 01 · Orientación
  2. encontrar el plano pero producir una imagen deficiente. 02 · Tecnología
  3. obtener una buena imagen pero interpretar incorrectamente el hallazgo. 03 · Interpretación

En el operador experto, una sola acción Para enseñarla, tres componentes entrenables

  1. 01 Orientación espacial ¿Dónde estoy, qué plano observo y qué movimiento necesito?
  2. 02 Tecnología ecográfica ¿Cómo obtengo la información que necesito?
  3. 03 Conocimiento + interpretación ¿Qué significa lo que estoy viendo?
Fig. 01 Descomposición del pensamiento ecográfico. Imagen: axial transtalámico, 27 semanas, NeuroAtlas Fetalia.

Los separo para entrenarlos; en la exploración vuelven a funcionar juntos.

Arquitectura docente

  1. i

    Descomponer

    Separo los componentes de la exploración experta.

  2. ii

    Entrenar

    Cada uno, con sus herramientas.

  3. iii

    Integrar

    Vuelven a combinarse en la exploración.

02 / Espacio

Orientarse

Orientación espacial

¿Dónde estoy, qué plano observo y qué movimiento necesito realizar?

Estando en el plano transtalámico, debo saber qué movimiento me lleva al transcerebeloso, al perfil o a la cara fetal.

02.1

Primero la forma

  1. Morfología geométrica
  2. Transformación espacial
  3. Identidad anatómica
Cabeza fetal en plano axial transtalámico: geometría superpuesta a la imagen del NeuroAtlas Identidad anatómica: imagen axial con geometría superpuesta y rótulos de contorno craneal, línea media, cavum del septum pellucidum, tálamo y hemisferios.
  • Contorno craneal
  • Línea media
  • Cavum del septum pellucidum
  • Tálamo
  • Hemisferio

A · MORFOLOGÍA GEOMÉTRICA

Elipse, línea media, simetría, ejes y proporción: todavía no nombramos estructuras.

B · TRANSFORMACIÓN ESPACIAL

Al cambiar el plano, la forma cambia de posición, orientación y proporción; antes de reconocer, hay que anticipar.

C · IDENTIDAD ANATÓMICA

Sobre una forma que ya sabe leer, el alumno incorpora la anatomía.

  1. forma
  2. espacio
  3. anatomía
Fig. 02 De la forma a la anatomía. Imagen: axial transtalámico, 27 semanas, NeuroAtlas Fetalia (resonancia T2, CRL-2025). Tálamo según la segmentación del atlas.

02.2

El movimiento explica la imagen

El movimiento del transductor modifica el plano; el plano modifica la morfología que vemos.

  1. Movimiento del transductor
  2. Movimiento del plano
  3. Transformación de la imagen

Transductor y plano

Transductor y plano Gira sobre su eje, sin desplazar el punto de contacto. Gira alrededor del eje del haz.

Imagen

Imagen La sección cambia de forma y orientación: de verse a lo ancho pasa a verse a lo largo.
Rotación 0°
Transductor
Gira sobre su eje, sin desplazar el punto de contacto.
Plano
Gira alrededor del eje del haz.
Imagen
La sección cambia de forma y orientación: de verse a lo ancho pasa a verse a lo largo.
Rotación
Transductor
Gira sobre su eje, sin desplazar el punto de contacto.
Plano
Gira alrededor del eje del haz.
Imagen
La sección cambia de forma y orientación: de verse a lo ancho pasa a verse a lo largo.
Angulación
Transductor
Se inclina en abanico, con contacto fijo.
Plano
Recorre el volumen en secciones sucesivas.
Imagen
Aparecen y desaparecen estructuras por delante o detrás del plano inicial.
Basculación
Transductor
Se inclina a lo largo de su eje mayor, dentro del plano.
Plano
Permanece en el plano, pero cambia su ángulo de entrada.
Imagen
La región de interés se desplaza hacia un lado del sector y cambia el ángulo de incidencia del haz.
Traslación
Transductor
Se desliza sobre la piel sin cambiar su orientación.
Plano
Se desplaza paralelo a sí mismo.
Imagen
La sección cambia de tamaño y posición: el corte se acerca o aleja del centro de la estructura.
Barrido
Transductor
Recorre continuamente toda la región.
Plano
Atraviesa la estructura de un extremo a otro.
Imagen
La sucesión de secciones permite reconstruir mentalmente el volumen.
Fig. 03 Del transductor a la imagen. Esquema geométrico: elipse, línea media y rectángulo (cavum del septum pellucidum); no es una ecografía.
Quiero entrenar Entrenamiento personalizado

03 / Tecnología

Producir

Tecnología ecográfica

¿Cómo obtengo la información que necesito?

Cada control del ecógrafo lo trabajo con tres preguntas:

  1. Qué modifica
  2. Por qué lo utilizo
  3. Qué información obtengo
  1. 01
    Pulso de ultrasonido que atraviesa tres estratos de tejido y eco de retorno

    ULTRASONIDO + TEJIDO

    El haz atraviesa tejidos de distinta impedancia; parte vuelve como eco.

  2. 02
    Huella del transductor, siete líneas de barrido en abanico y marcador lateral de foco

    ADQUISICIÓN

    Los parámetros deciden qué ecos se registran y con qué resolución.

  3. 03
    Una señal se bifurca en cuatro modalidades: B, Doppler, M y 3D B DOPPLER M 3D

    PROCESAMIENTO / MODALIDAD

    Cada modalidad convierte la señal en un dato: amplitud, velocidad, movimiento o volumen.

  4. 04

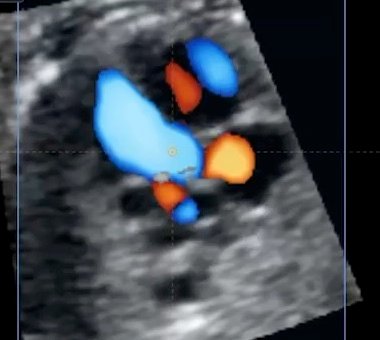

    Corazón fetal: adquisición STIC con Doppler color en Fetal Visor

    IMAGEN

    La imagen es una representación construida a partir de los ecos registrados.

  5. 05
    • forma
    • tamaño
    • velocidad
    • dirección
    • función

    INFORMACIÓN

    La información clínica que contiene la imagen.

Fig. 04 Construcción de la información. Imagen 04: recorte de adquisición STIC con Doppler color, Fetal Visor.

Ganancia

QUÉ MODIFICA
La amplificación de los ecos recibidos: el brillo de la imagen, sin cambiar la energía emitida.
POR QUÉ LO UTILIZO
Para compensar una imagen oscura o saturada.
QUÉ INFORMACIÓN OBTENGO
Diferenciar ecogenicidades sin perder estructuras finas ni añadir ecos que no existen.
Control QUÉ MODIFICAPOR QUÉ LO UTILIZOQUÉ INFORMACIÓN OBTENGO
Ganancia La amplificación de los ecos recibidos: el brillo de la imagen, sin cambiar la energía emitida.Para compensar una imagen oscura o saturada.Diferenciar ecogenicidades sin perder estructuras finas ni añadir ecos que no existen.
Profundidad El campo de visión en profundidad.Para que la estructura ocupe la mayor parte de la pantalla.Más detalle y mayor frecuencia de imagen al no explorar profundidad innecesaria.
Frecuencia La frecuencia de emisión.Para equilibrar resolución y penetración.Más detalle con frecuencias altas; más penetración con frecuencias bajas cuando la estructura está lejos.
Foco La profundidad a la que el haz es más estrecho.Para situarlo a la altura de la estructura.Mejor resolución lateral en la región de interés.
Rango dinámico La amplitud de ecos en la escala de grises.Para ajustar el contraste.Bordes más definidos o mejor diferenciación entre tejidos de ecogenicidad parecida.
Doppler Analiza el cambio de frecuencia de ecos de elementos en movimiento, fundamentalmente la sangre.Para estudiar presencia, dirección y velocidad del flujo.Velocidades e índices en el tiempo (Doppler espectral) o mapa direccional del flujo (Doppler color).
M-mode Representa en el tiempo lo que ocurre en una línea del haz.Para analizar movimientos rápidos con alta resolución temporal.Ritmo, secuencia auriculoventricular, excursión de estructuras y dimensiones durante el ciclo cardíaco.
TDI Aplica Doppler a las velocidades bajas y de gran amplitud del miocardio, no a las de la sangre.Para estudiar el movimiento de la pared cardíaca.Velocidades miocárdicas en sístole y diástole, útiles para valorar función y ritmo.
STIC Adquiere un volumen del corazón fetal durante un barrido lento y lo reordena según el ciclo cardíaco.Para revisar un ciclo cardíaco completo en cuatro dimensiones.Planos reconstruidos, navegación multiplanar y análisis diferido.
3D Adquiere un volumen en lugar de un plano.Para obtener planos difíciles en 2D y representar superficies.Navegación multiplanar, planos reconstruidos y renderizado de superficie.
Strain Mide la deformación del miocardio durante el ciclo, generalmente mediante seguimiento de patrones (speckle tracking).Para valorar la función miocárdica más allá de la impresión visual.Deformación global y regional del miocardio.
Fig. 05 Tres preguntas para cada control. Selección docente; no pretende ser un inventario.

04 / Interpretación

Interpretar

Conocimiento e interpretación

¿Qué significa lo que estoy viendo?

La competencia se completa cuando sé qué significa la imagen que obtuve.

Esquema de una onda Doppler espectral arterial con velocidad pico sistólica y velocidad de fin de diástole ESQUEMA · NO ES UNA ECOGRAFÍA VPS VFD IP = (VPS − VFD) / Vmedia
  1. 01

    IMAGEN

    Axial a la altura del polígono de Willis; Doppler color para localizar la arteria cerebral media; volumen de muestra proximal y ángulo de insonación próximo a 0°.

    DOMINIOS · ORIENTACIÓN + TECNOLOGÍA

  2. 02

    RECONOCIMIENTO

    Confirmar que la señal es de la arteria cerebral media y que el registro espectral es adecuado.

    DOMINIOS · ORIENTACIÓN + TECNOLOGÍA

  3. 03

    MEDICIÓN

    Índice de pulsatilidad y velocidad pico sistólica, sin movimientos respiratorios ni corporales fetales.

    DOMINIO · TECNOLOGÍA

  4. ↑ obtener la señal: competencia técnica ↓ comprender la señal: dominio interpretativo
    04

    INTERPRETACIÓN

    Un índice de pulsatilidad bajo puede reflejar vasodilatación cerebral. Su significado depende de la arteria umbilical, del cociente cerebroplacentario y de la edad gestacional.

    DOMINIO · CONOCIMIENTO + INTERPRETACIÓN

  5. 05

    DECISIÓN

    El hallazgo se integra con el estudio y el contexto clínico.

    DOMINIO · CONOCIMIENTO + INTERPRETACIÓN

Fig. 06 De la imagen a la decisión. Esquema de onda espectral arterial; no corresponde a un caso real.

05 / Integrar

Volver a una sola exploración

En la exploración real, los tres dominios actúan a la vez.

Pensamiento ecográfico

Durante la exploración, una sola acción Los tres dominios, integrados

  1. 01 Orientación espacial ¿Dónde estoy, qué plano observo y qué movimiento necesito?
  2. 02 Tecnología ecográfica ¿Cómo obtengo la información que necesito?
  3. 03 Conocimiento + interpretación ¿Qué significa lo que estoy viendo?
  1. interpretaciónsiguiente movimiento
  2. movimientonuevo plano
  3. planonueva imagen
  4. imagenajuste
  5. ajustenueva información
Fig. 07 Integración de los tres planos. Imagen: axial transtalámico, 27 semanas, NeuroAtlas Fetalia.

Mientras exploro, la interpretación decide mi siguiente movimiento; el movimiento cambia el plano, y el plano puede obligarme a ajustar la adquisición.

Eso es lo que denomino pensamiento ecográfico.

05.1

Perfil de competencias por estudio

Competencias que exige el estudio Morfología fetal: orientación muy alta, tecnología media-alta, interpretación alta.

Morfología fetal

Recorrer todo el feto con método.

01Orientación espacial
Muy alta Secuencia sistemática de planos en todo el feto.
02Tecnología ecográfica
Media-alta Optimización del modo B.
03Conocimiento e interpretación
Alta Anatomía normal y reconocimiento de anomalías.

Niveles orientativos del modelo docente de Fetalia; no son una escala validada ni una medida objetiva.

Ver todos los objetivos a la vez
Estudio010203
Biometría y crecimientoMedia-altaMedia-altaAlta
Primer trimestreAltaAltaMuy alta
Morfología fetalMuy altaMedia-altaAlta
Doppler y hemodinámicaMedia-altaMuy altaMuy alta
NeurosonografíaMuy altaAltaMuy alta
Ecocardiografía fetalMuy altaMuy altaMuy alta
Función cardíaca fetalAltaMuy altaMuy alta
Ecografía 3D / STICMuy altaMuy altaMedia-alta
Fig. 08 Competencias según el tipo de estudio. Mismos tres dominios; cambia cuánto exige cada uno.

Entreno las competencias
que exige cada estudio.

Quiero entrenar Entrenamiento personalizado

05.2

Instrumentos del método

01

Orientación espacial

  • NeuroAtlas
  • Visor multiplanar
  • Modelos 3D
  • Ejercicios espaciales
Simuladores →

02

Tecnología ecográfica

  • Ecógrafos de alta gama
  • Adquisición real
  • Doppler, M-mode, TDI
  • STIC y 3D
Fetal Visor 3D/4D →

03

Conocimiento + interpretación

  • Clases
  • Casos
  • Fisiología y hemodinámica
  • Análisis clínico
Entrenamientos →

Herramientas digitales del método

  • 01Neuroanatomía

    Fetalia NeuroAtlas

    Atlas multiplanar del cerebro fetal, de 21 a 37 semanas.

    Portada de Fetalia NeuroAtlas

    Mueve el Axis, sigue una estructura entre axial, coronal y sagital y compara cómo cambia con la edad gestacional.

    • 21–37 semanas
    • MPR + 3D
    • Comparación entre edades
    Conocer NeuroAtlas → Solicitar información
  • 02Neurosonografía

    Fetalia Fetal Brain 3D

    Cerebro fetal de 24 semanas en los planos ISUOG.

    Fetal Brain 3D en Vista libre: corte axial transtalámico en aspecto realista con la eco simulada al 50 %

    Corta el modelo por 19 planos axiales, coronales y sagitales y alterna el corte entre la anatomía y la eco simulada.

    • 24 semanas
    • 19 planos · ISUOG
    • Anatómico · Eco simulada
    Conocer Fetal Brain 3D → Solicitar información
  • 03Ecocardiografía

    Fetalia Fetal Heart 3D

    Corazón fetal de 28 semanas en los planos ISUOG.

    Fetal Heart 3D: el corazón fetal en Vista libre junto al corte de cuatro cámaras de la guía ISUOG

    Cada corte se compara con su esquema anatómico, una eco simulada y la imagen real de la guía ISUOG.

    • 28 semanas
    • Planos ISUOG
    • Multiplanar · TraceView
    Conocer Fetal Heart 3D → Solicitar información
  • 04Volúmenes 3D/4D

    Fetal Visor 3D/4D

    Visor de volúmenes 3D/4D y STIC.

    Portada de Fetal Visor 3D/4D

    Abre el volumen, localiza el plano de adquisición y recórrelo en MPR, STIC, Doppler y reconstrucción 3D.

    • MPR · STIC · Doppler
    • TraceView · MotionLine
    • FVOL / Voluson
    Conocer el Visor → Solicitar información
  • 05Transductor

    Fetalia Fetal Training

    Movimientos del transductor con el celular como sonda.

    Fetal Training v2.0: entrenamiento básico, basculación del transductor sobre la cabeza fetal y la imagen del plano
    Interfaz real del celular usado como sonda en Fetalia Fetal Training

    Angulación, basculación, rotación y traslación sobre cabeza, fémur y columna, y el cambio que cada movimiento produce en la imagen.

    • Celular como sonda
    • Cabeza · fémur · columna
    • FVOL / F4VOL
    Conocer Fetal Training → Solicitar información

06 / Referencias

Literatura y propuesta

Literatura previa

  • Evaluación de la competencia ecográfica: adquisición, optimización, interpretación [01]
  • Competencia en varios dominios [02]
  • Razonamiento ecográfico [03]
  • Habilidades visuoespaciales [04]
  • Simulación y transferencia a la clínica [05–07]

Propuesta Fetalia

  • Entrenar en tres dominios: orientación espacial, tecnología ecográfica y conocimiento e interpretación.
  • descomponer → entrenar → integrar como arquitectura docente.
  • En orientación: morfología geométrica → transformación espacial → identidad anatómica.

Las referencias sitúan estas ideas en la literatura; ninguna valida el Método Fetalia, ni afirmo haber identificado aquí estas capacidades por primera vez.

Referencias

  1. 01
    Tolsgaard MG, Todsen T, Sorensen JL, Ringsted C, Lorentzen T, Ottesen B, Tabor A. International Multispecialty Consensus on How to Evaluate Ultrasound Competence: A Delphi Consensus Survey. PLoS ONE. 2013;8(2):e57687. doi:10.1371/journal.pone.0057687

    Consenso Delphi de expertos de siete especialidades sobre qué evaluar en una ecografía: indicación, conocimiento aplicado del equipo, optimización de la imagen, examen sistemático, interpretación, documentación y toma de decisiones. La competencia ecográfica aparece como un conjunto de capacidades distintas.

  2. 02
    Gray JM, Frank G, Roll SC. Integrating Musculoskeletal Sonography Into Rehabilitation: Therapists’ Experiences With Training and Implementation. OTJR: Occupational Therapy Journal of Research. 2017;37(1):40–49. doi:10.1177/1539449216681275

    Estudio cualitativo en el que la competencia ecográfica se describe en tres dominios —técnico, procedimental y analítico— y que concluye que el entrenamiento exige desarrollar competencias en varios niveles. Es un antecedente de la idea de competencia multidimensional, no el origen del Método Fetalia.

  3. 03
    Penny SM, Zachariason A. The Sonographic Reasoning Method. Journal of Diagnostic Medical Sonography. 2015;31(2):122–129. doi:10.1177/8756479314567307

    Propone un marco estructurado que combina pensamiento crítico y razonamiento para analizar la historia clínica y los hallazgos de cada examen. El Sonographic Reasoning Method estructura el razonamiento clínico; el Método Fetalia descompone y entrena dominios espaciales, tecnológicos e interpretativos.

  4. 04
    McKenna RT, Dove JC, Ratzlaff RA, Diaz-Gomez JL, Cox DJ, Simon LV. A 3-Dimensional Printed Ultrasound Probe Visuospatial Trainer. Ultrasound Quarterly. 2018;34(2):103–105. doi:10.1097/RUQ.0000000000000318

    Describe un entrenador que proyecta con un láser el plano del haz desde una carcasa de transductor, para ver cómo una imagen bidimensional se obtiene de una estructura tridimensional. Recuerda que la aptitud visuoespacial se ha correlacionado con el desempeño en procedimientos ecográficos.

  5. 05
    Tolsgaard MG, Ringsted C, Dreisler E, Nørgaard LN, Petersen JH, Madsen ME, Freiesleben NLC, Sørensen JL, Tabor A. Sustained effect of simulation-based ultrasound training on clinical performance: a randomized trial. Ultrasound in Obstetrics & Gynecology. 2015;46(3):312–318. doi:10.1002/uog.14780

    Ensayo aleatorizado en residentes de obstetricia y ginecología: el entrenamiento inicial con un simulador de ecografía transvaginal se asoció a un mejor desempeño clínico, evaluado con la escala OSAUS, tras dos meses de práctica clínica.

  6. 06
    Rosen H, Windrim R, Lee YM, Gotha L, Perelman V, Ronzoni S. Simulator Based Obstetric Ultrasound Training: A Prospective, Randomized Single-Blinded Study. Journal of Obstetrics and Gynaecology Canada. 2017;39(3):166–173. doi:10.1016/j.jogc.2016.10.009

    Utiliza los planos estándar del cerebro fetal del segundo trimestre como modelo de entrenamiento. El entrenamiento con simulador obtuvo resultados comparables al realizado con pacientes y resultó especialmente útil en principiantes.

  7. 07
    Taksøe-Vester C, Dyre L, Schroll J, Tabor A, Tolsgaard M. Simulation-Based Ultrasound Training in Obstetrics and Gynecology: A Systematic Review and Meta-Analysis. Ultraschall in der Medizin – European Journal of Ultrasound. 2021;42(6):e42–e54. doi:10.1055/a-1300-1680

    Revisión sistemática y metaanálisis (15 estudios; 11 en el metaanálisis): el entrenamiento con simulación fue superior al entrenamiento clínico aislado y a la enseñanza teórica, aunque no al entrenamiento con modelos vivos.

Método Fetalia · Dr. Jorge Ávalos Gómez · 2026

Quiero entrenar Entrenamiento personalizado

Simuladores →Volver al inicio ↑

Quiero entrenarEntrenamiento personalizado
